Оптические насадки

Световодные инструменты (насадки) для лазерных аппаратов.

Служат для подведения лазерного излучения к месту воздействия.

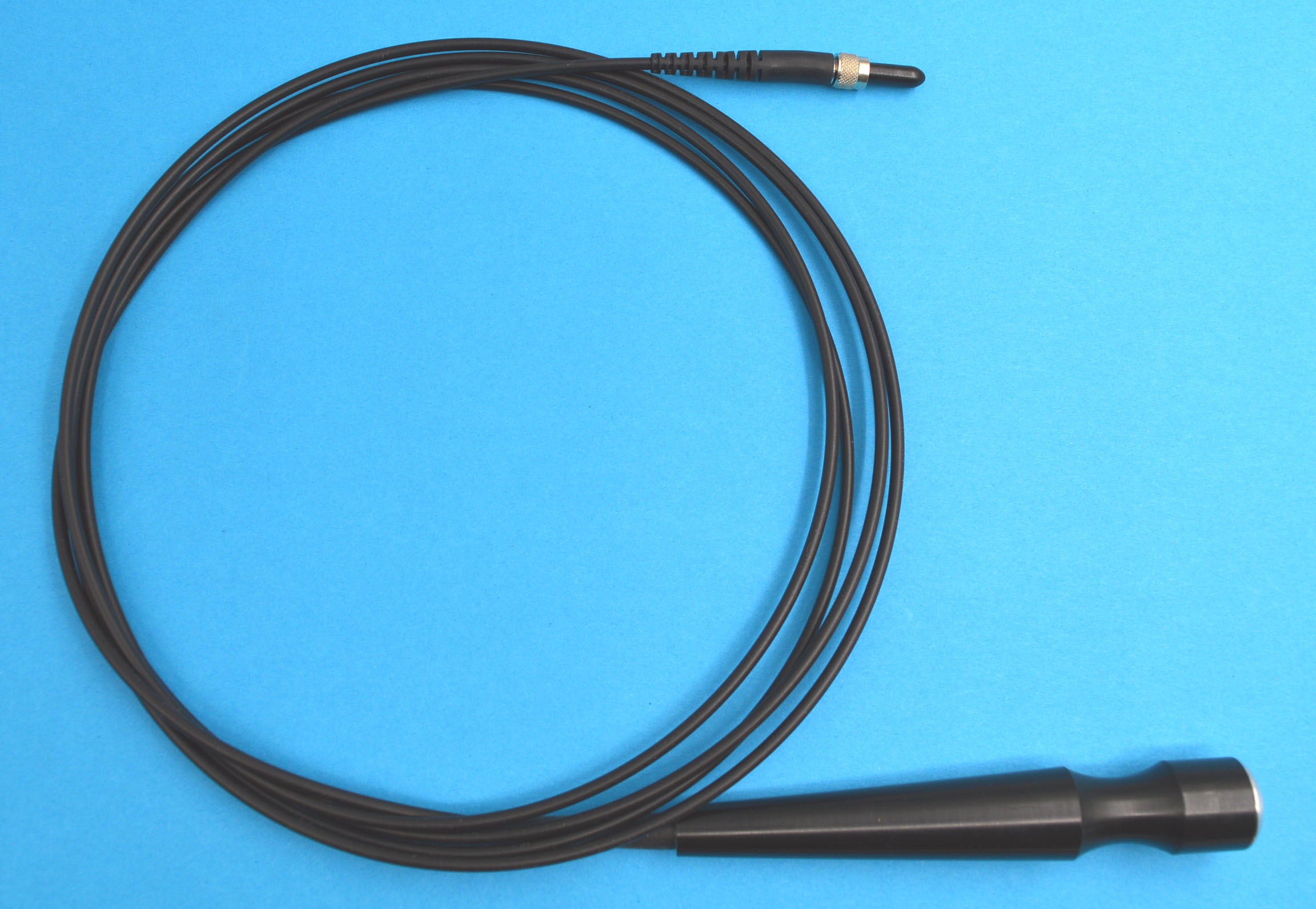

Соединение насадок с лазерными аппаратами осуществляется либо через магистральный световод (МСФ) с коннектором SMA-905, FC, ST, и т.д., либо непосредственно к выносной излучающей головке.

Оптические насадки представлены в стандартном  исполнении, предназначены для низкоинтенсивной лазерной терапии (НИЛИ) в спектральном диапазоне 400-800 нм, их использование для фотодинамической терапии и иных целей подразумевает вариантное исполнение с применением материалов с более высокой лучевой стойкостью без изменения габаритных размеров и диаграммы распределения излучения, которое изготавливается по запросу.

При заказе оптических насадок просьба указывать  к какому типу аппарата они должны подсоединяться, их предпологаемое использование, по умолчанию насадки будут изготовлены и отгружены в стандартном исполнении, ответственность за их работоспособность в случае  применения вне рабочего диапазона длин волн и превышения допустимой мощности изготовитель не несет.

У1, У2, У3 Для применения в урологии , проктологии, гинекологии.       Габариты 173х12 мм

Диаметр цилиндра 12 мм. Выход излучения:

У1 – точечное боковое. Диаметр светового пятна на поверхности излучаемой области:  8 мм

У3 –цилиндрический, размер светового пятна на поверхности излучаемой области: 35х12 мм

У2- полуцилиндрический, размер светового пятна на поверхности излучаемой области: 35х6 мм

Р1, Р2, Р3    Для применения в проктологии, гинекологии.

Габариты 115х20 мм. Диаметр цилиндра 14 мм. Выход излучения:

Р1 – точечное боковое. Диаметр светового пятна на поверхности излучаемой области:  12 мм

Р3 –цилиндрический,  размер светового пятна на поверхности излучаемой области: 75х14 мм

Р2- полуцилиндрический,размер светового пятна на поверхности излучаемой области: 75х14 мм

Р4 Габариты 78х25 мм. Диаметр цилиндра 10 мм. Выход излучения - цилиндрический,  размер светового пятна на поверхности излучаемой области: 38х10 мм

Г1

Для облучения шейки матки

Габариты: 195х20 мм   Диаметр светового пятна на поверхности излучаемой области: 20 мм или 30 мм

Г3, СГ3 для облучения полости матки и цервикального канала

Г3 многократного использования, на которую надевается сменная  рассеивающая насадка СГ3. Габариты 210х10 мм, диаметр  трубки 2 мм

СГ3 стерильная рассеивающая насадка однократного применения в индивидуальной упаковке.

Диаметр рассеивающейчасти 3,4 мм, длина 30 мм, общая длина 225 мм

Пример расчета дозы облучения для ФДТ смотрите здесь

У4, СУ4 Для облучения уретры

У4 многократного использования, на которую надевается сменная рассеивающая насадка СУ4, диаметр трубки 2 мм, габариты 160 х 10 мм

СУ4 стерильная рассеивающая насадка однократного применения в индивидуальной упаковке.

Диаметр рассеивающейчасти 3,4 мм, длина 90 мм

Насадки для ЛОР

Л1 диаметром 2 мм, длиной 140мм

Л2 Гибкая с рассеивающим диффузором

длиной 20 мм и диаметром 3,4 мм

Л3 для  облучения полости рта с

наконечником диаметром 10 мм

Стоматологический комплект

С1,С2,С3  длиной 110 мм, диаметром

2мм с выходом излучения

под различными углами.

С4 для облучения верхних и нижних челюстей

С5 с гибким рассеивающим диффузором длиной

50 мм диаметром 3,4 мм.

А1 – акупунктурная

К1  – массажная

К3  – коcметологическая с равномерным

распределением светового пятна
