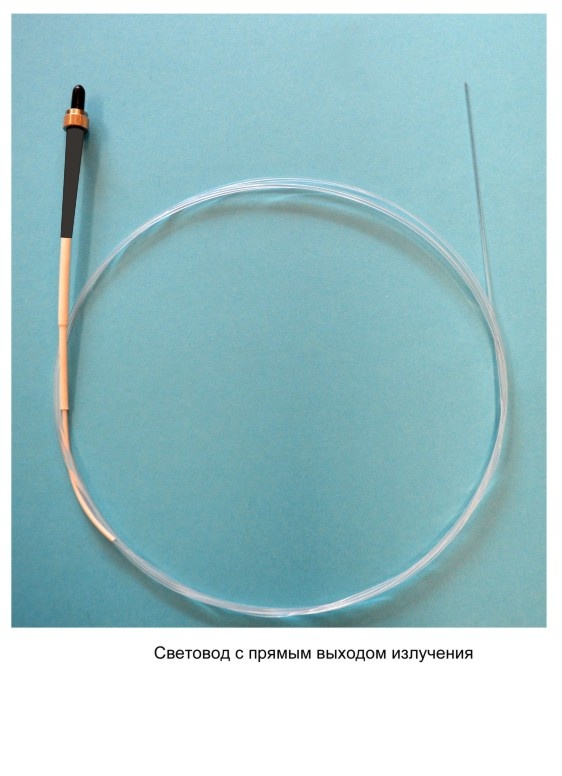

световод с прямым выходом излучения (плоским торцом, торцевой)

Наименование "Световоды с прямым выходом излучеия" (световод с плоским торцом, торцевой," flat cut")  объединяет собой все виды световодов, с одной стороны оконцованных оптическим коннектором. Выходной торец оптического волокна может быть обработан методом полировки, оплавления или сколот.  Световоды могут изготавливаются из различных типов оптических волокон, иметь различную длину и оснащаться различными коннекторами (SMA-905, SMAhp, FS, ST, D80Lk и др.).

При заказе оптических волокон необходимо знать их совметсимость с лазнрным аппаратом. В случае сомнений рекомендуется проконсультироваться с изготовителем лазерного аппарата, либо задать вопрос нам по контакным телефонам или электронной почте poliron01@mail.ru, сообщив тип лазерного аппарата, рабочую длину волны и мощность.

Световоды для медицинских лазерных аппаратов обычно оконцовываются коннектором SMA 905 или коннектором SMA hp,  который предназначен для работы с твердотельными импульсными и мощными диодными лазерами (hp - high power - высокая мощность).

Для некоторых моделей лазерных аппаратов коннекторы могут быть заключены в дополнительную втулку, что обусловлено их конструктивными особенностями.

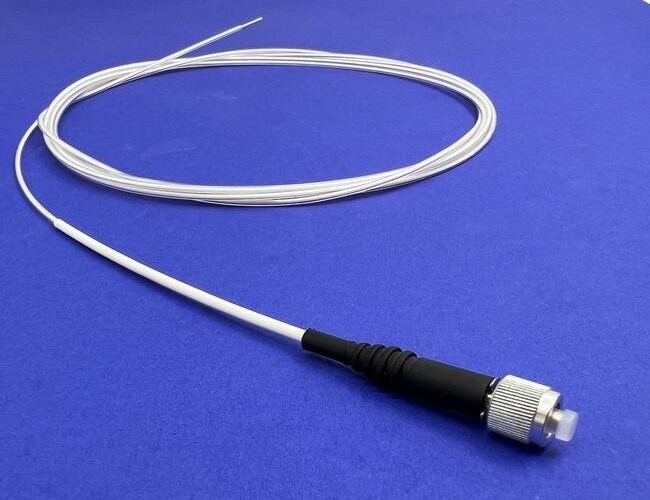

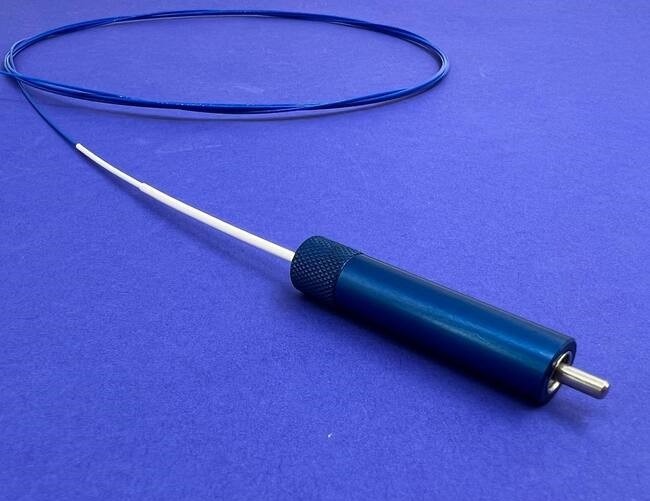

	Коннектор  для   лазерного    аппарата   FiberLase		Коннектор    для     лазерного    аппарата    Picasso  (вариант1)

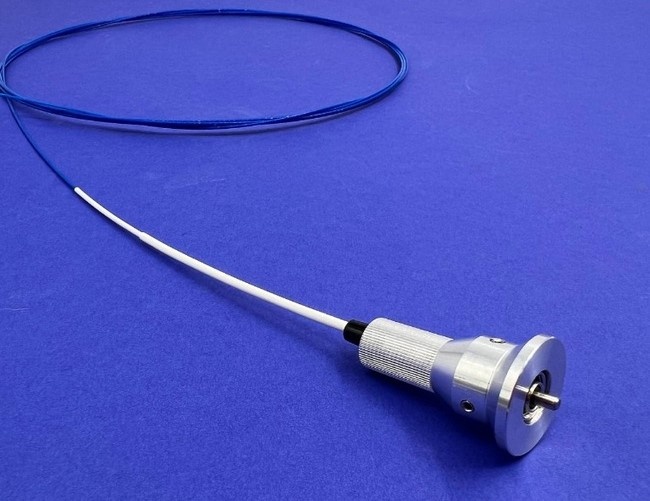

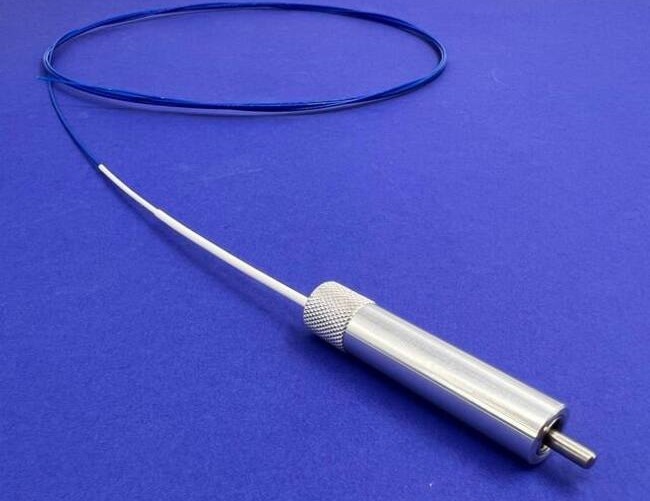

	Коннектор для лазерного апапарата Dr. Smile		Коннектор для лазерного аппарата Picass

Инструменты для скалывания оптического волокна
	Стриппер для снятия защитной полимерной оболочки оптического волокна. Необходимый диаметр настраивается перемещением и фиксацией регулировочного винта. Модификация и цвет изделия может отличаться от изображения без изменения функциональности.
	Скалыватель оптического волокна. Чтобы обеспечить ровный скол и, как следствие, ровный световой луч, направленный по оси оптического волокна, выполняется следующая процедура: стриппером очищается полимерная защитная оболочка на длину 7-10 мм или более, на оголеннном участке кварцевого стержня делается  насечка рубиновым лезвием скалывателя строго перпендикулярно оси стержня, далее растягивающим движением волокно разрывается. Использование ножниц, разрыв оптического волокна изгибом, переломом приводит к размытому световому лучу, отклонению его от оптической оси и, как следствие к снижению эффекта процедуры, поскольку часть энергии лазера не напраляется к месту воздействия.

Волоконно-оптические световоды "СИЛМА-01" совметстимы с отечественными и зарубежными лазерными аппаратами, как например, "АЛОД", "Лахта-Милон", "ЛАМИ", "IPG ИРЭ-Полюс", "Кристалл", "Прометей", "Doctor Smile", "Picasso" и многими другими.

Примеры обозначений: QQ WF 600/660 P  (QQ UVF 600/660 T, QPUV 600)

QQ - волокно кварцевое с кварцевой отражающей оболочкой, QP - волокно кварцевое с полимерной отражающей оболочкой, WF или UV - тип оптического волокна, 600 - диаметр ядра оптического волокна  /660 - диаметр отражающей оболочки, Р илиТ - тип защитного покрытия (полиимид, тефцель), L - длина в метрах

Параметры световодов могут быть изменены по согласованию с заказчиком

Световод с прямым выходом излучения (плоским торцом) QQ UV 200/200Р L=2,7m

ССветовод c прямым выходом излучения (плоским торцом) QQ WF 200/200Р L=2,7m

Световод c прямым выходом излучения (плоским торцом) QQ UV 300/330Т L=2,7m

Световод с прямым выходом излучения (плоским торцом)QQ WF 300/330Т L=2,7m

07.01.vf300

Световод с прямым выходом излучения (плоским торцом) QQ UV 400/440Т L=2,7m

07.01.uv400

Световод с прямым выходом излучения (плоским торцом)QQ WF 400/440Т L=2,7m

Ссветовод с прямым выходом излучения (плоским торцом) QQ UV 600/660Т  L=2,7m

Световод с прямым выходом излучения (плоским торцом) QQ WF 600/660Т L=2,7m
