Скалыватель оптического волокна, стриппер, очиститель торца

СРЕДСТВА КОНТРОЛЯ И ОЧИСТКИ ВХОДНОГО ТОРЦА ОПТИЧЕСКОГО ВОЛОКНА

Нормальная и долговечная работа волоконно-оптических кабелей зависит от абсолютной чистоты входного торца оптического волокна. Загрязненный торец под воздействием лазерного излучения приводит к выгоранию кварцевого оптического волокна и выходу его из строя. В худшем случае продукты выгорания загразнений могут повредить оптику лазерного аппарата и, как следствие, вызвать необходимость его ремонта.

Невооруженным глазом невозможно контролировать чистоту поверхности световода. Простейшие средства контроля и очистки оптического волокна состоят из ручного микроскопа и очистителя торца коннектора.

Для обеспечения ровного скола оптического волокна, вследствие которого вся энергия лазера направляется к месту воздействия, используется стриппер и скалыватель волокна.

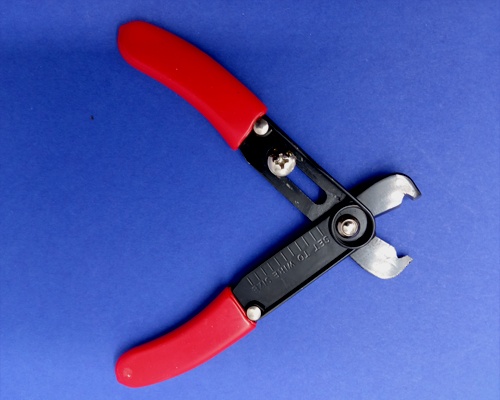

	Стриппер для снятия защитной полимерной оболочки оптического волокна. Необходимый диаметр настраивается перемещением и фиксацией регулировочного винта. Модификация и цвет изделия может отличаться от изображения баз изменения функциональности.

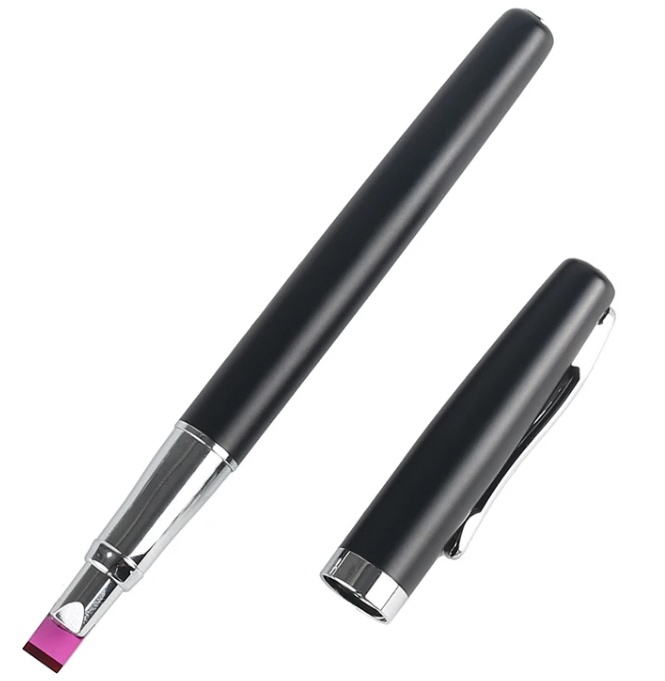

	Скалыватель оптического волокна. Чтобы обеспечить ровный скол и, как следствие, световой луч, направленный по оси оптического волокна, выполняется следующая процедура: стриппером очищается полимерная защитная оболочка на длину 7-10 мм или более, на оголеннном участке кварцевого стержня делается насечка рубиновым лезвием скалывателя строго перпендикулярно оси стержня, далее растягивающим движением волокно разрывается. Использование ножниц, разрыв оптического волокна изгибом, переломом приводит к размытому световому лучу, отклонению его от оптической оси и, как следствие к снижению эффекта процедуры, поскольку часть энергии лазера не напраляется к месту воздействия.

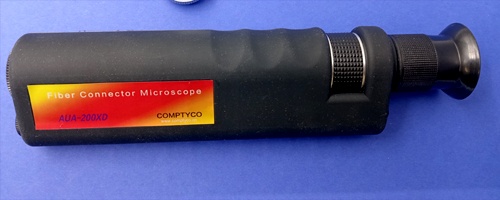

	Микроскоп для осмотра торца оптического волокна. Комплектуется адаптером SMA, FC, либо D80.

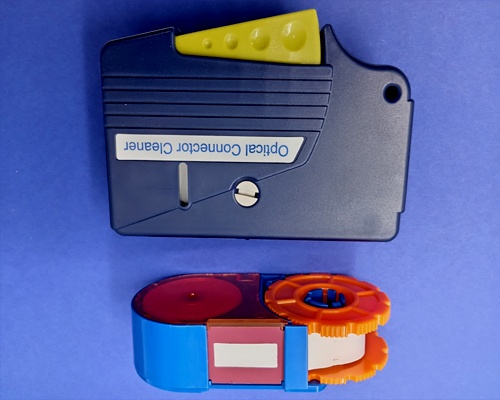

	Очистители торца оптического волокна. Содержат безворсовую чистящую ленту. Очистка одним движением коннектора вдоль ленты. Обеспечивает 500 циклов очистки. Модификация и цвет изделия может отличаться от изображения без изменения функциональности.
